TECHNOLOGY
技术亮点
01

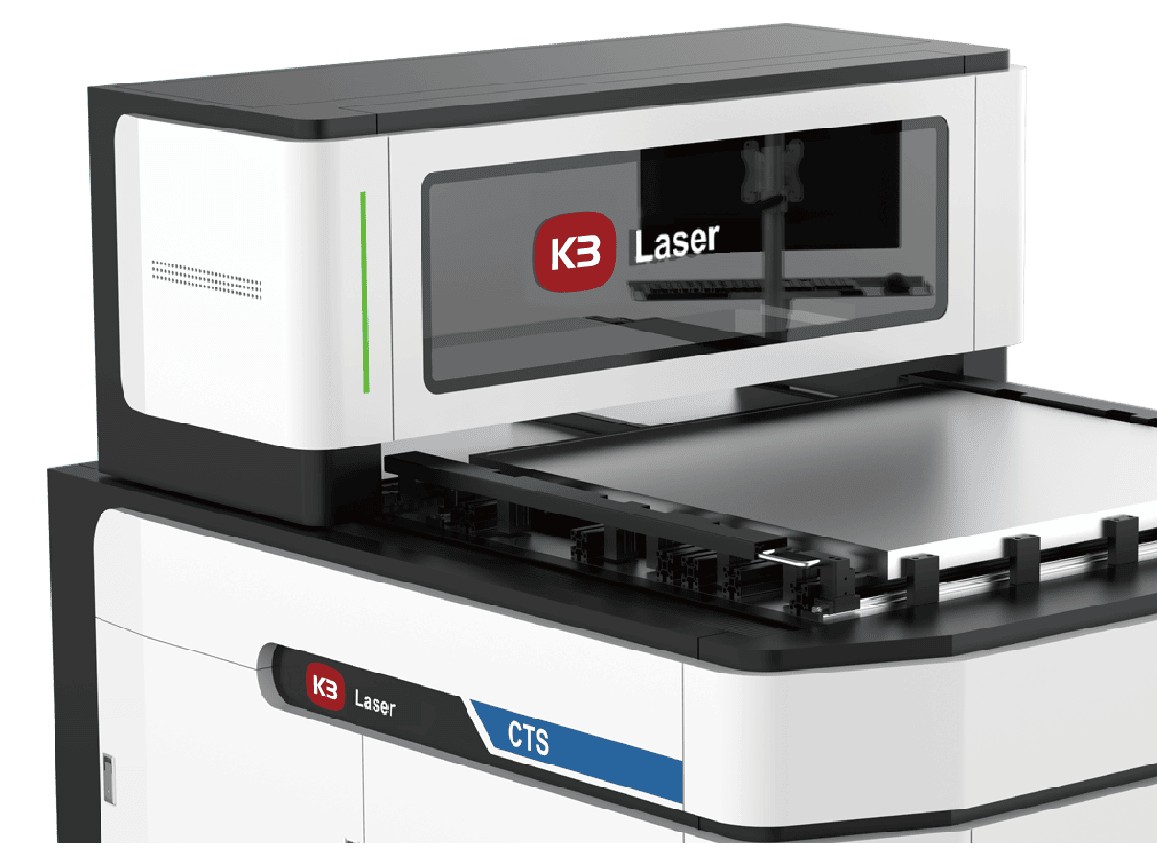

免菲林，直接成像
CTS（Computer-to-Screen）采用业界领先的紫激光技术，配合美国 TI 公司的 DMD 核心元件与高功率 405nm 激光模块，在丝网表面直接高精度曝光，省却菲林输出工序。传统工作曝光流程的 3 个步骤因此缩短为 1 步，制版更快、更省人工。
- 405nm UV 激光配合 DMD DLP 数字成像技术
- 免菲林，杜绝菲林磨损与涨缩引起的质量问题，同时省下菲林成本
- 制版流程由 3 个步骤缩短为 1 个步骤
02

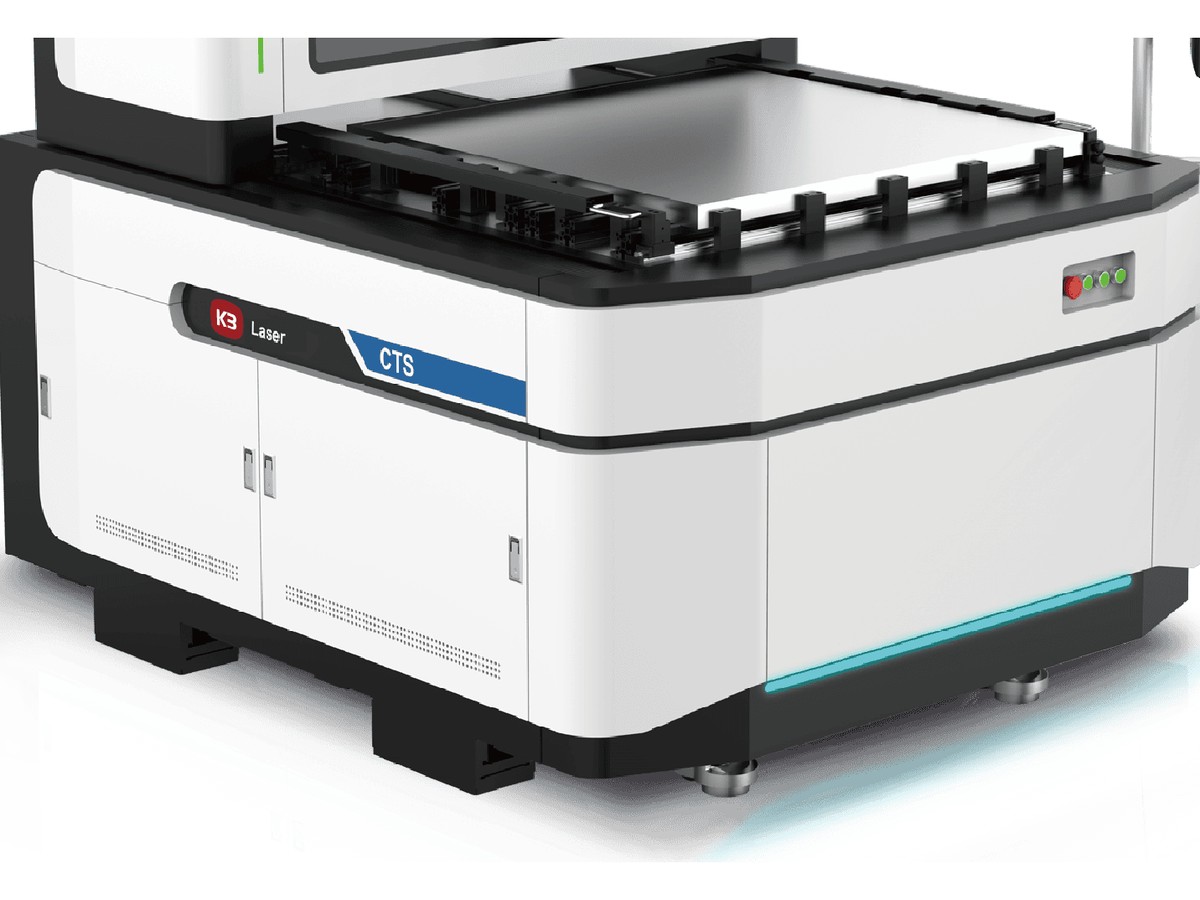

高精度与稳定结构
高精度直线电机运动系统，配合高强度钢结构机架与 HIWIN 精密直线导轨，保证长时间运行下的重复定位精度；动态自动对焦（实时 Z 轴）让网版表面始终处于最佳焦面，细线条与网点还原清晰稳定。
- 图像分辨率 1270 / 2540 / 12700 DPI（PDF 矢量，可选）
- 加网线数最高 133 – 200 LPI（200 LPI @ 2540 DPI）
- 高强度钢结构机架 + HIWIN 精密直线导轨
- 水冷系统保证激光功率长时间稳定输出
03

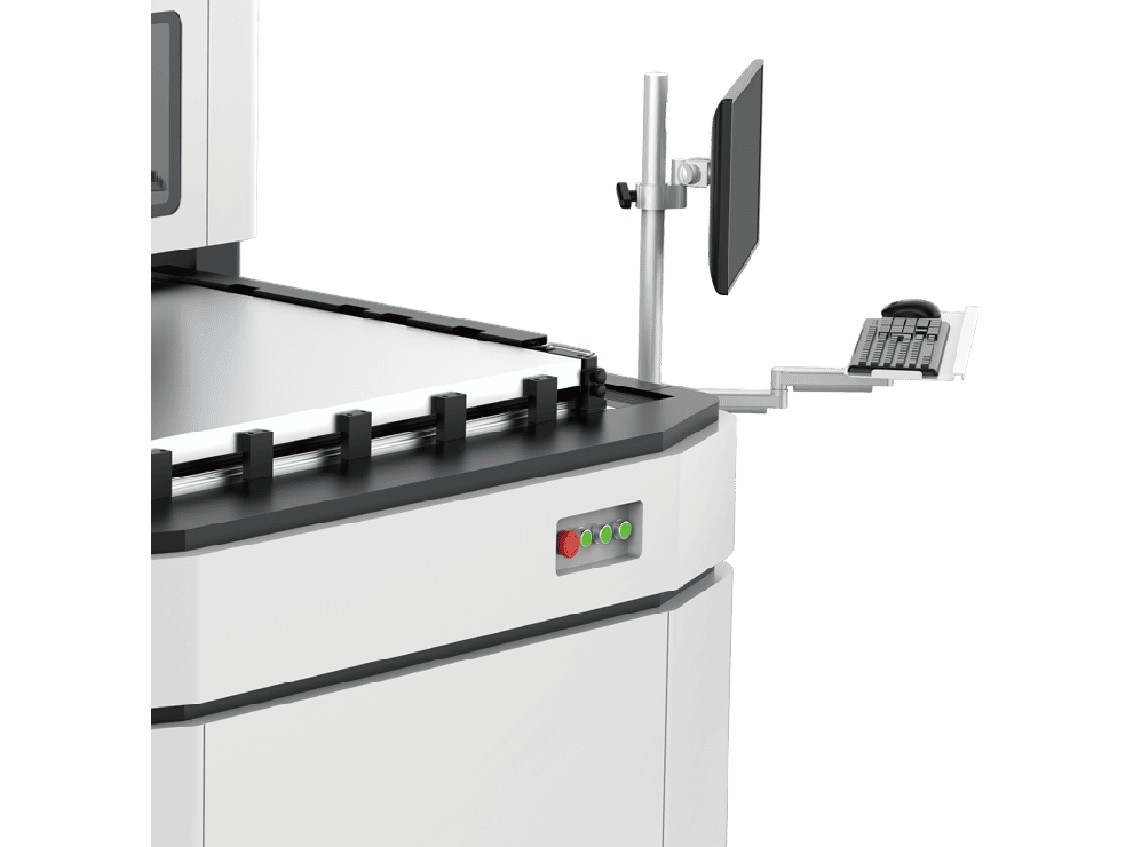

效率与定位兼容
曝光 1 平方米网版约 3 分钟。兼容 M&R Tri-loc、ROQ pin、MHM pin 等主流定位方式，可直接对接现有印花产线的网框定位系统，显著减少对版与准备时间。
- 曝光效率 120 – 240 秒/平方米（@ #350 黄色网版）
- 支持 M&R Tri-loc / ROQ pin / MHM pin 定位方式
- 支持 1-bit TIFF、Gerber、PDF 矢量等文件格式
- 适用感光胶膜厚 10 – 900 μm（指定 SBQ 乳剂）
STRUCTURE
核心结构
01
钢结构机架
高强度钢结构机架，抗振耐用，长期使用仍能保持精度稳定。
02
HIWIN 直线导轨
采用 HIWIN 精密直线导轨，X/Y 运动平稳顺畅，定位精准。
03
水冷系统
内置水冷系统，激光功率输出稳定，适合长时间连续生产。
04
DMD DLP 成像
美国 TI 公司 DMD 数字微镜元件，成像锐利，网点清晰。
SPECIFICATIONS
技术参数
| 最大网框尺寸 | 1200 × 1300 mm |
| 最小网框尺寸 | 400 × 400 mm |
| 最大曝光面积 | 1100 × 1200 mm |
| 设备尺寸（宽 × 深 × 高） | 2150 × 1860 × 1550 mm |
| 净重 | 1500 kg |
| 成像系统 | DMD DLP 数字成像技术 |
| 感光胶厚度（EOM） | 10 – 900 μm（指定 SBQ 乳剂，含网版） |
| 曝光时间 | 120 – 240 秒/平方米（@ #350 黄色网版） |
| 图像分辨率 | 1270 / 2540 / 12700 DPI（PDF 矢量）（可选） |
| 加网线数 | 最高 133 – 200 LPI（200 LPI @ 2540 DPI） |
| 对焦方式 | 动态自动对焦（实时 Z 轴） |
| 文件格式 | 1-bit TIFF、Gerber、PDF 矢量 |
| 激光类型 | UV 激光，波长 405 ± 5 nm |
| 激光功率 | 20W / 25W / 30W（可选） |
| 网框厚度 | 25 – 40 mm（可定制） |
| 定位方式 | M&R Tri-loc / ROQ pin / MHM pin |
| 工作环境 | 黄光室；温度 22 ± 2 ℃，相对湿度 40 – 70%（不结露） |
| 电源 | 单相 220V，50/60 Hz，4 kW（因型号而异） |
| 压缩空气 | 0.5 MPa |
APPLICATIONS
应用领域

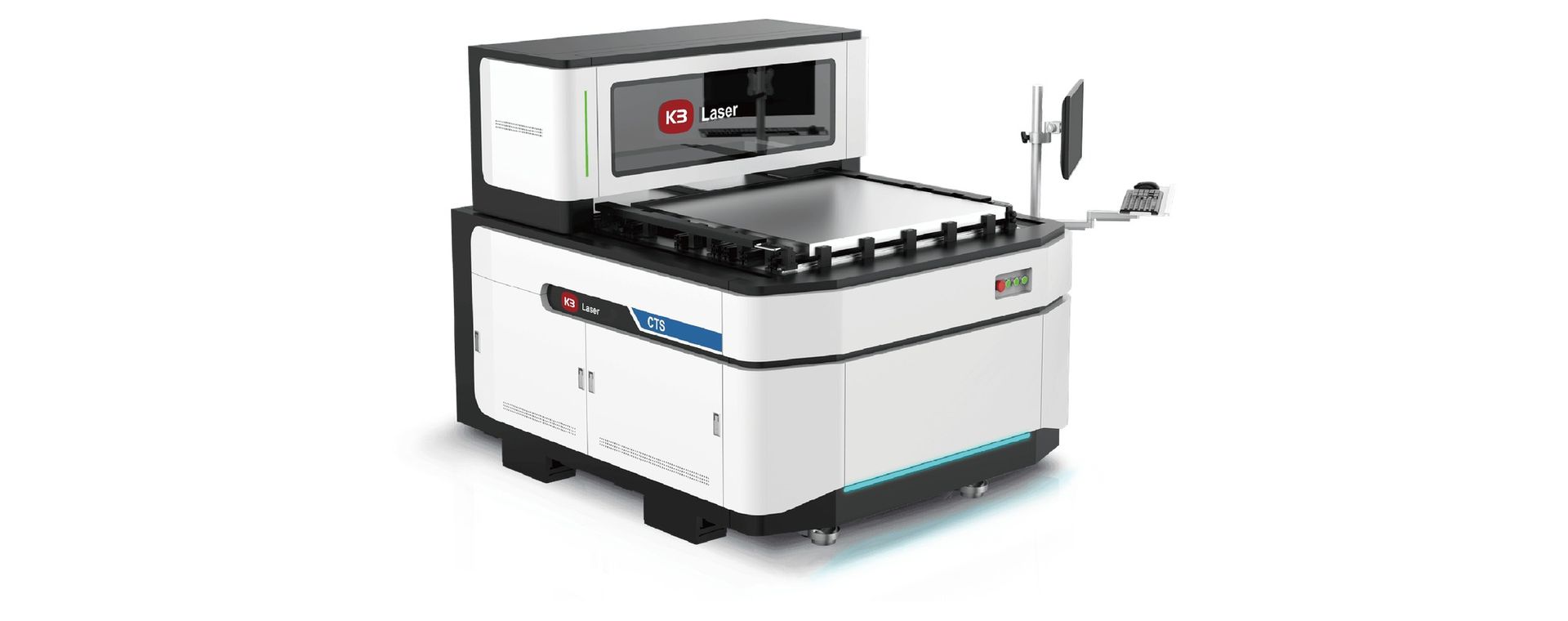

CTS1213 适用于纺织印花、热转印标签、硅胶印花、包装印刷、PCB 及工业丝网印刷等行业的高精度网版制作，网框厚度 25 – 40 mm（可定制），最大网框 1200 × 1300 mm。
相比传统菲林曝光流程，激光直接制版减少了中间环节，提高网版制作的一致性，缩短生产准备时间，帮助印刷企业稳定产品质量并提升制版效率。
